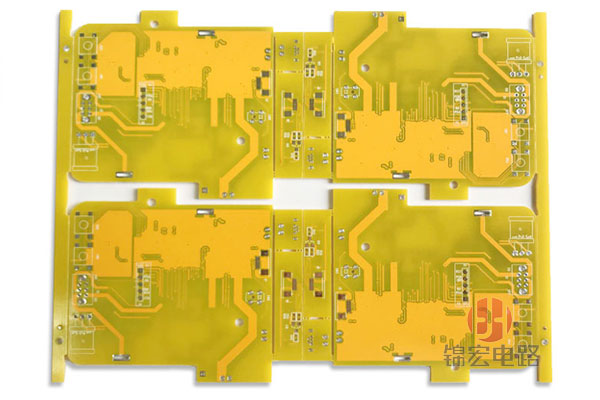

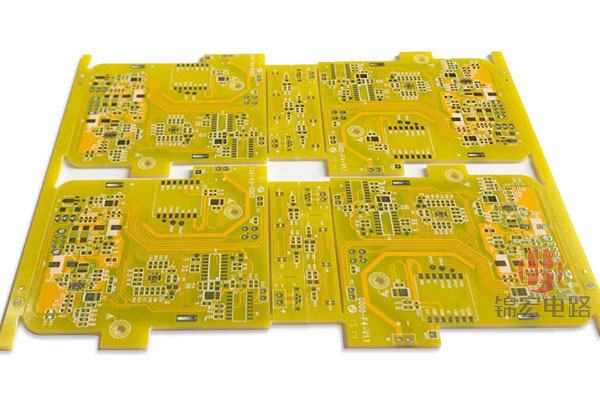

隨著電子行業的突飛猛進，現如今除了少數的家用小電器和消費類電子產品用到單雙面板以外，其佘大多數PCB板以4、6、8層線路板為主，其中四層PCB線路板占比35%，四層板是指除了上層和下層外中間還有兩層線路，今天讓我們來一起了解下，在設計4層PCB線路板布線時應該需注意哪個問題：

　　一、最少3點以上連線，盡可能讓線依次通過各點，以便測試，引腳之前最好不要放線，特別是集成電路引腳之間和周圍，不同層次之間的線路最好不要平行，以免形成實際上的電容。

　　二、在設計4層線路板時布線設計盡可能是直線或45度折線，這樣做的原因是可以避免產生電磁輻射，地線、電源線至少10-15mil以上，盡量讓鋪地多義線連接在一起來增加接地面積，線與線之間盡量整齊。

　　三、應注意元件器排放均勻，以便安裝、插件、焊接操作更快捷。合理布局文字排放位置，注意避免被遮擋，另外應元件器排放多考慮結構，貼片元件器有正負極應在封裝和最后標明，避免空間沖突。

　　四、四層線路板目前可印制4mil的布線和4mil的線矩，布線時應多加考慮灌入電流等的影響，功能塊元件盡量放在一起，斑馬條等LCD附近元件不能靠之太近，過孔要涂綠油(置為負一倍值)

　　五、振蕩電路元件盡量靠近IC，振蕩電路盡量遠離天線等易受干擾區，晶振下要放接地焊盤，最后布線完成后要仔細檢查每一個連接以確保真的有連接上。
