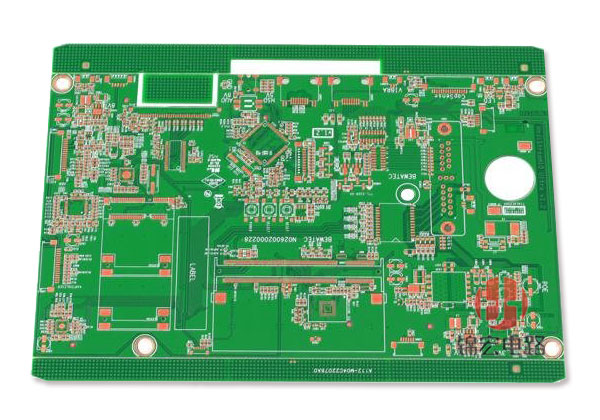

什么是PCB過孔？

　　PCB過孔簡單來講就是多層板之間的連接導線，多層線路板有時出現故障多半是因為為過孔連接不穩定導致的，PCB過孔工藝是制作線路板流程中重要工序之一，鉆孔費用占PCB制板費用的30%到40%，嚴格來講，PCB過孔主要分為兩種:1、用于各層間的電氣鏈接，2、用于元件的固定或定位。

　　PCB通孔跟過孔有什么區別：

　　從制作工藝來講，PCB過孔又分為埋孔、盲孔、通孔三種類型，埋孔是指位于印刷線路板內層的銜接孔，它不會延伸到線路板的外表。盲孔位于印刷線路板的頂層和底層外表，具有一定深度，用于表層線路和下面的內層線路的銜接，孔的深度通常不超越一定的比率(孔徑)。通孔則需穿過整個線路板，可用于完成內部互連或作為元件的裝置定位孔。這里需要注意的是，埋孔和盲孔都位于電路板內層，層數越高堆疊的內層越多。這三種工藝過孔屬通孔工藝最易完成，若沒有特殊注明的情況下，通常默認為通孔工藝生產。
